Razvojno okolje za pametna omrežja in eksperimentalni sistem za upravljanje z energijo

Razvojno okolje za pametna omrežja je stavljeno iz treh velikih sklopov:

1. Sončna elektrarna moči 3,75 do 4,5 kWp je sestavljena iz 15 do 18 fotonapetostnih modulov, ki so vsak zase priključeni v omrežje izmenične napetosti preko mikrorazsmernikov podjetja Letrika Sol. Vsakemu mikrorazsmerniku je mogoče nastavljati omejitev proizvodnje delovne moči in proizvodnjo jalove moči. Za komunikacijo z mikrorazsmerniki skrbi komunikacijski modul Sungate, ki za nastavitev vseh mikrorazsmernikov potrebuje okrog 15 s.

2. Merilni sistem je sestavljen iz dveh delov:

Prvi del predstavljajo industrijski merilniki, ki merijo električne veličine na omrežni strani mikrorazsmernikov in bremen. Njihove izmerjene vrednosti beleži strežniška aplikacija, ki te vrednosti shranjuje v podatkovno bazo na nivoju povprečnih sekundnih in povprečnih minutnih vrednosti. Strežniška aplikacija komunicira s temi merilniki preko TCP/IP omrežja.

Drugi del merilnega sistema predstavljajo 'omrežne meritve', ki so realizirane s pomočjo industrijskih pametnih števcev podjetja IskraEmeco. Omenjeni števci merijo električne veličine skupin mikrorazsmernikov in bremen. Branje teh števcev pa poteka preko PLC komunikacijie v sekundnih intervalih. Merilni podatki se beležijo v osebnem računalniku ali drugem sistemu.

3. Krmilni sistem predstavlja osebni računalnik ali drugi sistem na katerem teče aplikacija, ki na osnovi izmerjenih vrednosti določi nove referenčne vrednosti za generirane jalove moči in za omejevanje generirane delovne moči. Te se preko TCP/IP omrežja posredujejo komunikacijskem modulu Sungate, ki nato porazdeli omenjene referenčne vrednosti med posamezne mikrorazsmernike.

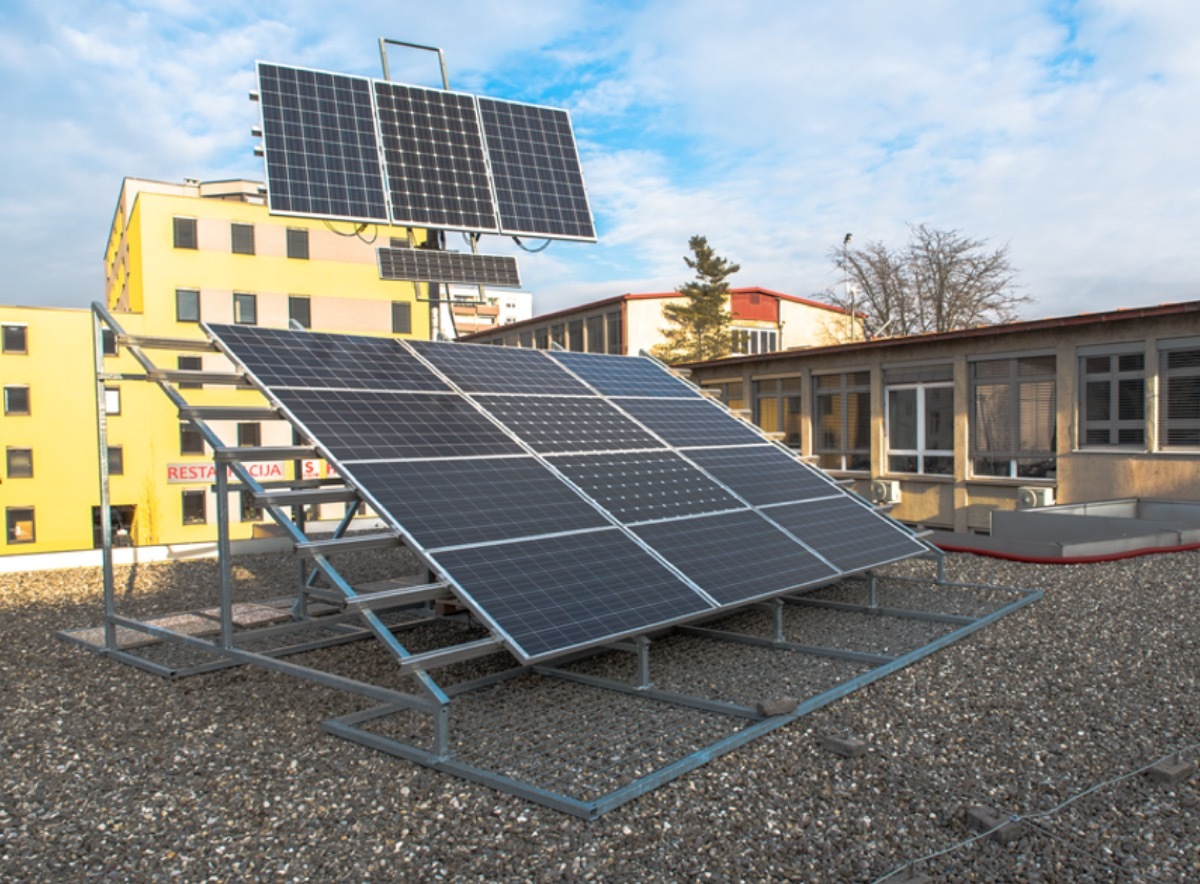

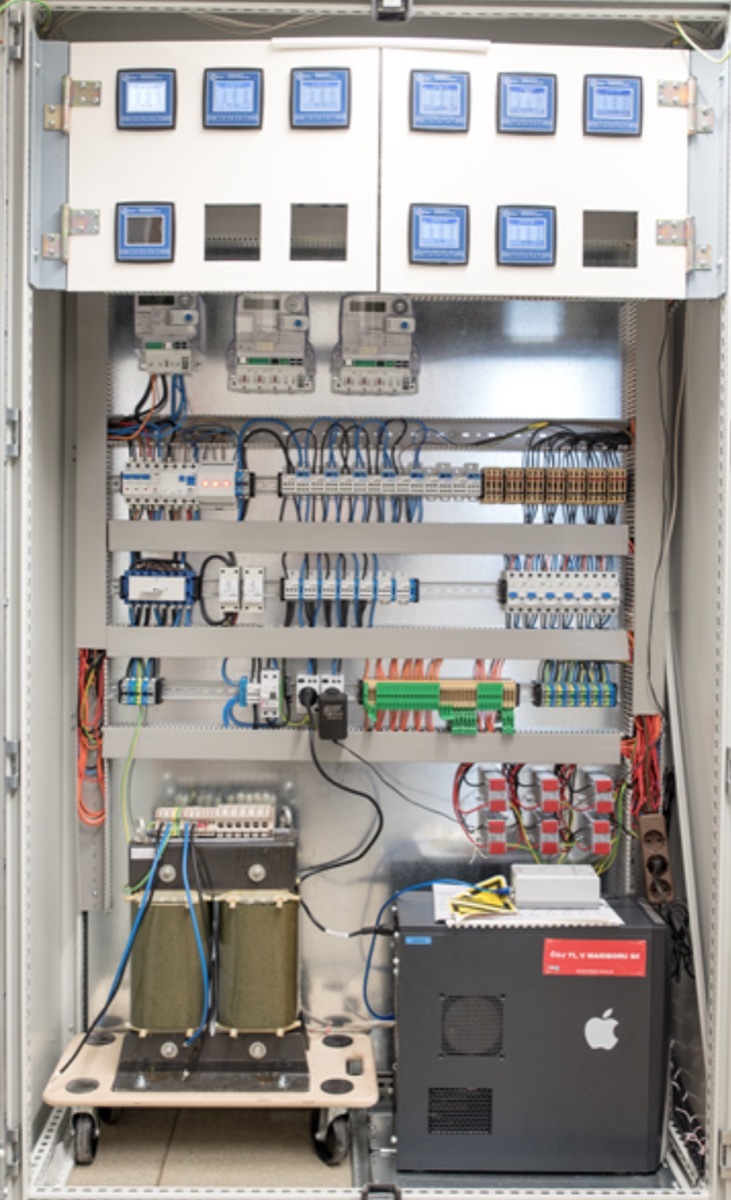

Fotonapetostni moduli sončne elektrarne	Krmilni sistem

Razvojno okolje obsega naslednje sklope:

• iSOL – mikro-razsmernik za PV module
  • Sprejema referenčne vrednosti za generacijo jalove moči in redukcijo delovne moči od sistema vodenja skupine mikro-razsmernikov (mSOL).
• mSOL – sistem vodenja skupine mikro-razsmernikov
  • Sprejema referenčne vrednosti za generacijo jalove moči in redukcijo delovne moči od sistema lokalnega vodenja nizkonapetostnega omrežja (gSOL).
  • Določi referenčne vrednosti za generacijo jalove moči in redukcijo delovne moči posameznih mikro-razsmernikov.
  • Komunicira z mikro-razsmeniki (iSOL) in s sistemom lokalnega vodenja nizkonapetostnega omrežja (gSOL) preko števčne ali druge komunikacije.
• gSOL – sistem lokalnega vodenja nizkonapetostnega omrežja
  • Dobiva podatke od pametnih števcev in sistemov mSOL preko števčne ali druge komunikacije.

Glede na stanje v omrežju določi referenčne vrednosti za generacijo jalove moči in redukcijo delovne moči posameznih sistemov mSOL in jih posreduje preko števčne ali druge komunikacije.

Opisana sestava merilne in strojne opreme služi tudi kot eksperimentalni sistem za upravljanje z energijo.
